C3-540
模块化处理器(如图像旋转,拼接,画中画)
.jpg) |
- 单个或多个布局输出
- 单个或多个布局设定
- 输出图像可实现360度旋转
- 投影机可偏离轴心放置,并具备亮度控制
- 变形输出可用于曲面投影
- 可同时使用多个布局和画面
- 在每个画面上可开启一个或多个窗口(PIP)
- 画面和布局可保存用于以后调用
- 内部静态图像存储
- 三级用户访问和控制l
- PC和苹果桌面软件
- 可通过Web游览器控制
- 低功耗—160
|
产品概述
C3-540 全新的CORIO®3视频处理技术,允许使用者自定义视频输出格式,并提供灵活的影像布局编辑功能。输出的图像更具备独立360º旋转功能,且不会有任何的影像延迟现象,除了可广泛用在各类电视墙、LED大屏显示系统外,它的几何变形/弧形矫正(Image Warping)与亮度控制功能,更足以满足投影系统在边缘融合、画面拼接和异形投影上的应用。CORIO®3强大的视频处理引擎,更可同时处理多个画面布局,以对应多台或不同的投影机与显示器,从而调试出一副生动活泼多变化的画面。
CORIO®master 边缘融合(拼接)功能,除了能将不同的影像格式进行转换、组合、编辑布局,广泛的应用在监视(电视)墙和多台投影机外,它多样的信号格式输出,也同时可满足显示器或投影机的各种不同输入接口的运用。CORIO®3 灵活的视频处理平台,为了让画面与布局编排更加有效率,它可同时开启多个视窗来进行画面编辑并定义多个布局,而且每一个画面均能调整旋转角度,之后可将编辑完成的画面指定到预设的布局上,而相同的画面可复制到多个布局上,如此在同一时间便可将不同的画面与布局影像,传送到不同布局需求的场所,也可选择性的将不同的画面状态传送到终端的监视器上。
CORIO®master 具有多视窗同时监看(multi-viewer)功能,可即时预览监看信号源或作为各类设施现场状况监测用。同时CORIO®master提供了加载功能,使用者可透过传输方式将外部图形图像置于设备之内,作为常设的背景图像,以供所有画面背景选择之用。
在操作部分,CORIO®master提供了一个多平台式的软件包,透过直观的操作方式将使布局的建立与画面的定义更为简便。同时,使用者可也借由修改布局的出场设定值来自定布局,并加以保存画面和布局。
CORIO®master 另一特点,除单机具备灵活多样的输入/输出模块,可满足设计与使用者要求能在同一时间对视频进行上,下,交叉转换的严格要求外,所需的转换功能与处理效果均能在单机4RU的机箱里达成。值的一提的是,CORIO®master完全兼容市面上的各种投影机和显示器,无需添加其他设备。
CORIO®master主机具备高功率、低功耗特性,一般满载只需160瓦。而传统的视频处理系统,在执行相同的任务时,所消耗的电力约为它的十倍之多,此不仅符合现今的环保要求,更加延长了它的使用寿命。
灵活的模块化当使用双通道的DVI-U或3G-SDI模块时,可任意插在插槽上作为输入或输出。CORIO®master模块具备热插拔与自动辨识功能,它配置16个AV插槽可任意组合输入输出。这种灵活性允许最终用户根据需求去配置系统。日后选购的DVI-U或3G-SDI模块可添加到未使用的插槽中,而无需重新设置。

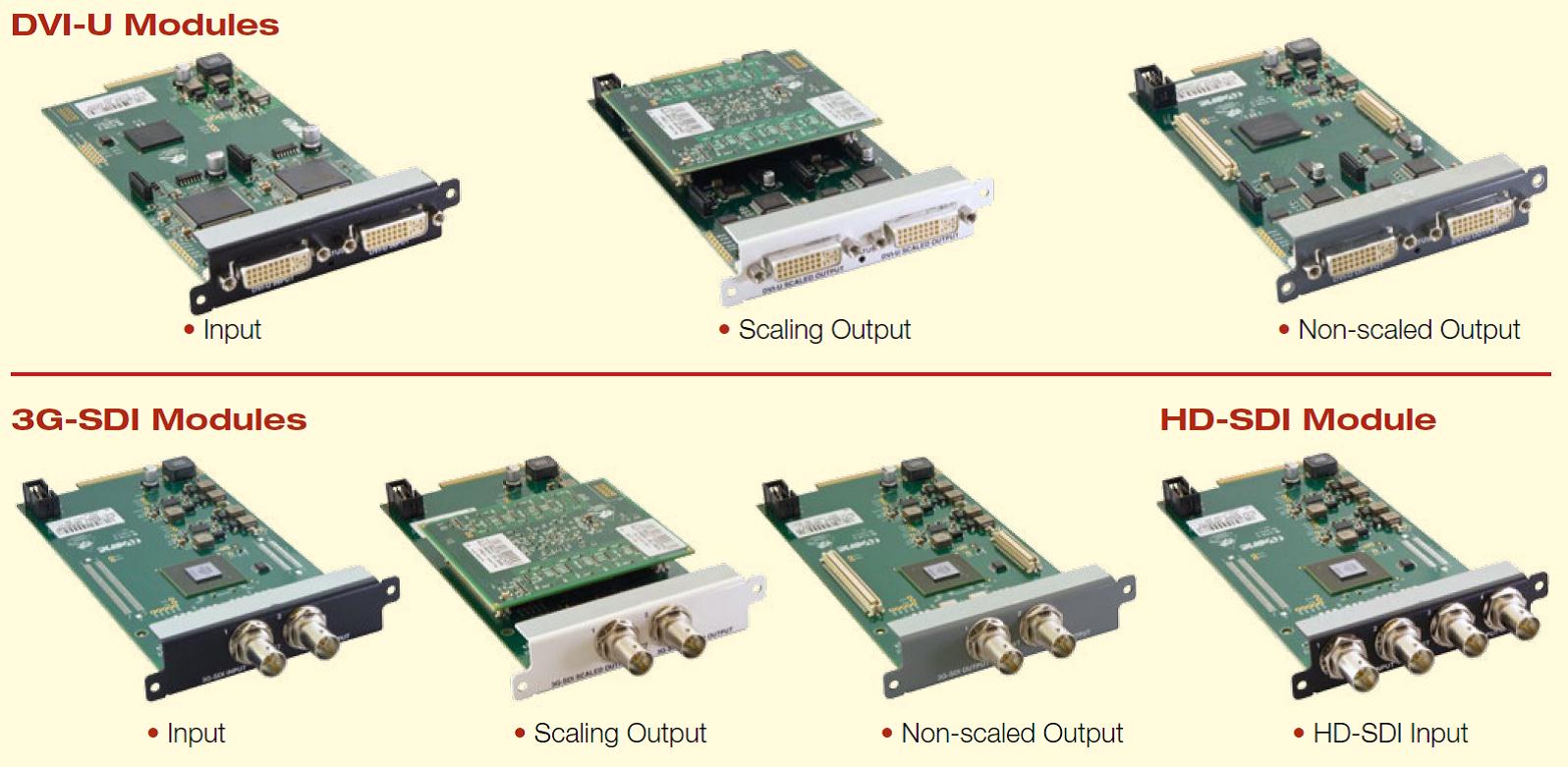

DVI-U 模块
• DVI-U 通用输入模块 - 2 Inputs
• DVI-U 通用输出模块(带分辨率转换)- 2 Outputs
高分辨率的DVI-U输出适用所有的 PC 或 HDTV 分辨率。独有的AutoSet功能通过自动调节计算机图像的大小和位置可精确匹配视频荧幕,从而免去了设置的麻烦。同支持NTSC, PAL, PAL-M, PAL-N, SECAM 电视制式标准。
SDI 模块
• 3G/HD/SD-SDI 输入模块 - 2 Inputs
• 3G/HD/3G-SDI 输出模块(带分辨率转换) - 2 Outputs
• HD/SD-SDI 输入模块 - 4 Inputs
• HD/SD-SDI 输出模块(带分辨率转换) - 4 Outputs
DVI-U - 通用 I/O
DVI-U 通用接口利用一个DVI-I连接器提供了以下信号格式:
HDMI, DVI-I, 外加模拟的 YUV, YPbPr, RGBHV, RBBS, RGsB, Y/C 和复合视频。一系列的转接头提供了DVI-I至其他格式的转换。
数据模块
Tally Module - 可安装在3个数据插槽中
未来的模块
即将推出光纤和UTP I/O模块,未来更将增加其他类型和格式的视频,音频和数据模块

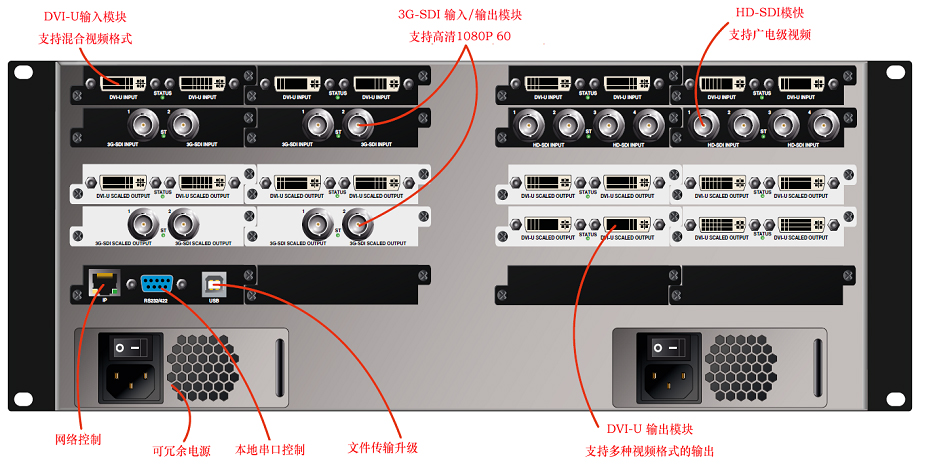

后面板图:

.jpg)
CORIOmaster mini
高性能视频处理平台(如:融合,拼接,画中画,旋转等)
 |
一体化设计 一步到位 全新的CORIOmaster mini突破性的1RU设计是其一大亮点,所展现出的创意性和视觉冲击力均是无与伦比的。单台mini支持多达12路DVI信号(或18路SDI信号)这样就可非常便捷的搭建一个3X3电视墙,无需再增配其它设备。mini的满载功率低于160W,可为用户节省高达10 倍的电量。
CORIOmaster mini也采用并行视频处理架构,该架构与CORIO®视频处理器紧密结合,支持多达10个独立的视频缩放引擎。mini是目前唯一一款延时低于2帧,每秒高达230亿次视频矩阵运算的1RU产品。
主要特性
CORIOmaster mini 突破性的设计包括如下特性:
基本功能
* 多投影仪边缘融合,对投影机的亮度衰减低于5%。
* 高灵活度的开窗管理:开窗尺寸可调整成任意大小,开窗分层和跨屏定位;
支持将任意窗口设置在显示区的任意位置
窗口边框的宽度,颜色均可调整。
* 窗口数量:最多可以支持开14个窗口,支持多达10路不同信号源;
支持2个1920*1200的EHQ超高清窗口;
支持14个1280*720的HQ高清窗口;
* 窗口360°动态旋转,可实现最佳观赏效果,可应用于旋转电视墙;
* 单布局多屏幕显示动态窗口;
* 画布中可使用静态图片开窗;
* 可实现画面的无缝切换
* 可进行视频格式的上,下,交叉转换;系统预制多达几十种输出分辨率,可自行选择
性能描述
* 满载功率160W,可为用户节省高达10倍电量;
* 并行视频处理架构,提供非常直观的视觉体验,可传送实时的视频质量,从输入端到输出端可实现低于2帧的的超低延时
* 支持多达10个独立的视频缩放引擎;
* 视频矩阵运算速度高达每秒230亿次
用户使用
* 20种预设功能提供直观的方式进行用户使用模式间的切换;
* 控制软件可升级,以支持将来功能扩展,从而最大限度延长设备使用周期;
控制方式
* 可以通过IP或RS-232串行端口进行控制。控制命令兼容第三方控制系统;
管理方式
* 提供管理员级别密码保护的操作。
* 具备EDID配置管理,具有EDID的读取,修改,自定义等功能,最大程度上提高系统设备的兼容性,使得设备输出信号可以适应各种常规以及非常规的应用场合。
硬件结构
* 具有可扩展的插卡式结构,嵌入式的系统设计,具备7*24全天候运行的能力
DVI-U 多通道多格式信号处理的不二之选
输入/输出无可匹敌的兼容性是CORIOmaster mini处理能力的另一大亮点。通用型DVI模块可插入5个AV插槽,不但支持所有的模拟和数字信号,还可进行上、下、交叉转,以适应任意HD或PC分辨率。每块DVI模块具有2个输入/输出接口,并配有独立的视频缩放引擎。CORIOmaster mini模块化设计允许用户混合搭配使用DVI、HDBaseT和3G/HD/SD-SDI广播级模块。这种多功能性为用户配置mini提供了无可匹敌的灵活性,以满足各种视频处理需求。
输入输出卡说明
* 系统属插卡式设计,输入和输出卡的数量及类型可以根据实际需求自行设定
* 系统主机出厂标配2路DVI-U的输入板卡
* 输入卡的类型:DVI-U,HD-SDI,3G-SDI
* 输出卡的类型:DVI-U,3G-SDI,HDBaseT输出模块
输入输出卡图例
 |

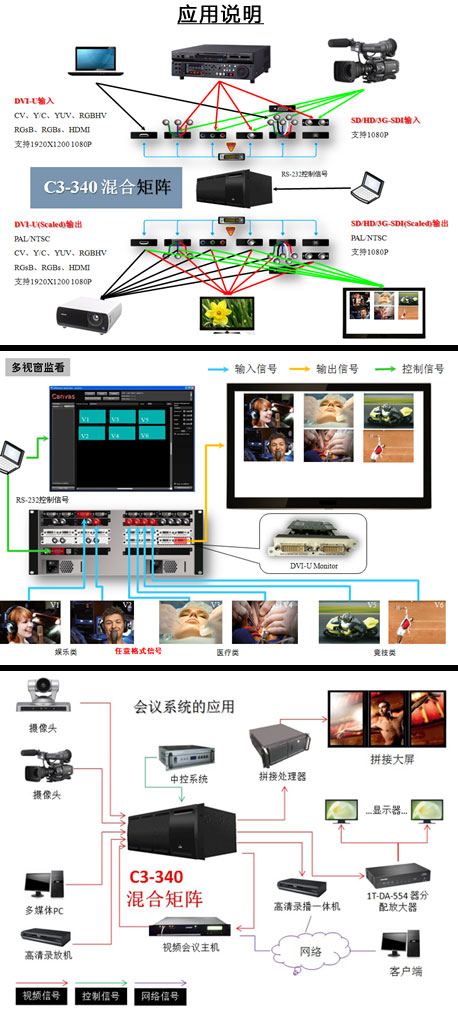

系统应用推荐
* 兼容任意信号格式接口的显示设备
* 兼容各种类型的显示设备:投影机、电视墙、等离子拼接、液晶拼接、LED拼接、背投一体箱等

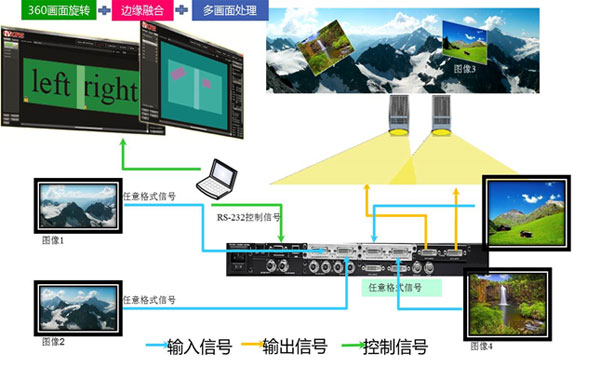

一、投影显示系统的应用 |

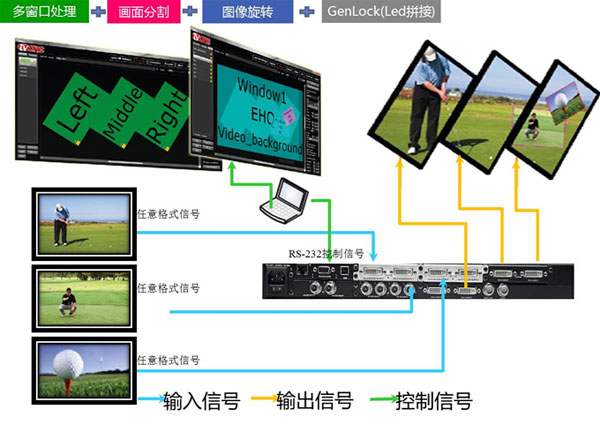

二、拼接系统的应用 |
C3-340
插卡式混合矩阵
系统介绍
C3-340 CORIO®matrix基于TV One独家的CORIO®2技术,使用业界第一个视频路由、切换和视频转换的CORIO®softswitch平台固件,提供了高质量的视频矩阵切换模块。
C3-340CORIO®matrix可自动识别插入的输入或者输出模块,最多可带有16个AV通用模块插槽。使用3G-SDI或者DVI-U模块时,可插在任意插槽上作为输入或者输出,这种灵活性允许最终用户根据他们的需要去配置系统,而不像一些矩阵切换器固定了其输入和输出接口插槽。日后选购的DVI-U或3G-SDI模块可添加到未使用的插槽中,而无须重新设置路径。所有的AV模块皆是热插拔的,一旦确认插上后立即自动配置。
C3-340CORIO®matrix也提供了一系列模拟和数字视频格式(最高达3G-SDI)之间的上下交叉转换。客户可自行选择所需要的视频格式和输入输出接口数量的模块。输入视频信号参数可调节,所有设置均存储在非易失性存储器内,即使关闭电源也得到保存。用户自定义预设键可用于设置不同的功能应用。
所有的功能皆可通过RS-232/422/485串行接口,USB或者IP连接控制来实现,也允许连接第三方控制系统完成操控。该设备为标准的4RU尺寸,可选购热插拔电源模块和外部电源。
系统特点
*不同格式间无缝矩阵切换
*上、下、交叉转换
*DVI-U 输入/输出:(兼容DVI-D/HDMI/CV/YC/RGB/YPbPr)
*SDI 输入/输出:(支持SD/HD/3G-SDI)
*高分辨率输入/输出:
*模拟: PC to 2048x2048, HDTV to 1080p/60
*DVI: PC to 1920x1200, HDTV to 1080p/60 w/EDID
*SDI: SD, HDTV to 1080p/60
*输入输出兼容HDMI带HDCP
*支持制式: NTSC, PAL, PAL-M, PAL-N, SECAM
*对PAL,NTSC,和1080i输入的降噪功能
*输入分辨率自动侦测
*自动调节PC输入图像的尺寸
*4:4:4 全带宽采样
*视频信号参数可调节
*接口: RS-232/422/485, USB, IP
*可选显示卡
*可选音频卡
*可选购热插拔电源模块
*可选购后部机架
*可选购DVI-U转接头(DVI 至其他接头)

|
|
