警告
1.请按照所有安装说明操作,安装中请小心勿拧绞屏幕。不当安装而导致屏幕损坏不在DNP的承保范围内。
2.保持尖利物品远离屏幕,以免划伤屏幕和损坏光学性能。
3.请注意屏幕背面比正面更敏感,更需要小心处理。
4.屏幕安装到框架上后,请勿挤压。
工具
Phillips screwdriver:十字螺丝刀
M6 Allen key: 艾伦内6角扳手
Rubber hammer: 橡皮锤
Level: 水平仪
Tape measure: 卷尺
2 appropriate mounting screws (and wall plugs):2个合适的安装螺丝(和壁式插座)
部件
安装手册 (即本文档)
屏幕卷 (图像面朝外)
左/右框架 (短)
上/下框架 (长)
内部拐角支架
微调部件(固定装置+螺栓+挂钩)
金属杆
墙面安装组件
保护角 (背面)
保护带 (背面)
6方螺帽
20个6边螺栓 (用于墙面安装)
20个6边艾伦内螺栓 (用于内部拐角支架)
组装
安装步骤:
1. 准备一个表面干净平滑的工作台来组装屏幕。如果必要,请用遮盖物保护。确定您的屏幕需要多大尺寸的空间。
2. 打开包装,取出除了屏幕卷轴以外的其他配件,并将屏幕卷轴放在旁边。在取出组件时,请注意不要划伤屏幕。
3. 将屏幕正面向下放置。注意如果工作台表面未清理干净或者遮盖,小颗粒可能划伤屏幕表面物质,甚至损坏屏幕。
4. 安装微调零件(固定装置+螺栓+挂钩,请见如下示意图)。
5. 将固定装置滑入框架的狭槽中,将挂钩顶端对准屏幕正中央,微调零件即安装到框架上。屏幕上有对应的孔,请安装数量相同的微调组件(即上下各7个,左右各5个)。且上下框架,左右框架相同。如果你的屏幕有垂直支撑,请记得在固定装置中间的正确位置滑入6面螺栓。如:1个垂直支撑和8个孔,则垂直支撑的6面螺栓每边需要4个固定装置。
6. 墙面装置:上框架的两端各需2个6面螺栓,滑入狭槽中(微调组件之外)。左右框架的上端各需要1个6面螺栓(微调组件的上面)。
7. 左右框架的两端插上一个拐角支架,总共4个。
8. 从左右框架滑动内部拐角支架到上下框架,整个框架就组装到了一起。一次完成一边。首先安装松一点,然后用6面艾伦内螺栓拧紧。
9. 将微调组件平均的分配到上下左右。
10. 将屏幕卷轴小心地取出——不要展开来!
11. 确保图像区域朝外(背面右上角有序列号标签,正面无法看见)。如果屏幕卷曲不正确,请停止安装,联系您的Supernova分销商。
12. 小心打开屏幕卷轴,直到看到顶端或侧边的金属杆(垂直卷曲还是水平卷曲取决于屏幕的尺寸)。
13. 安装顶端或侧边——将金属杆对应小孔安装到挂钩中,小心拧紧。
14. 请小心打开卷轴,勿刮伤或扭绞屏幕的正面与背面。
15. 安装底边或对应侧边——将金属杆对应小孔安装到挂钩中,小心拧紧。
16. 将未用到的金属杆装入未使用的杆套中。
17. 将框架上的挂钩在小孔与金属杆安装到一起,一次安装一边。
18. 调整微调组件,使屏幕在最合适位置。
19. 拧紧微调组件,确保最完美的投影区域。
20. 咬紧框架背面的保护带(这里要用到橡皮锤,但不是必需的)。请注意留出保护角的空间。
21. 咬紧框架背面边角的保护角(这里要用到橡皮锤,但不是必需的)。
22. 将墙面安装组件附在框架背面顶部的两角两,即将6面螺栓拧入事先放入框架中的6面螺帽。
23. 现在屏幕组装完成,可以安装到墙面了。
壁挂
规划屏幕位置
1. 决定安装空间
2. 测量安装您的屏幕所需的螺丝钉之间的距离
3. 确保水平,并在墙面钻孔,打入螺丝钉。使用合适的螺丝钉以确保足够的强度,而且要适合角架上对应的狭槽。如果必要,请使用墙式插头。
规划投影区域
投影机可以在垂直于屏幕的中心线上,投影区上下各5%的范围内任意移动。投影距离必须参照生产商对每个型号的规格说明和透镜选择。

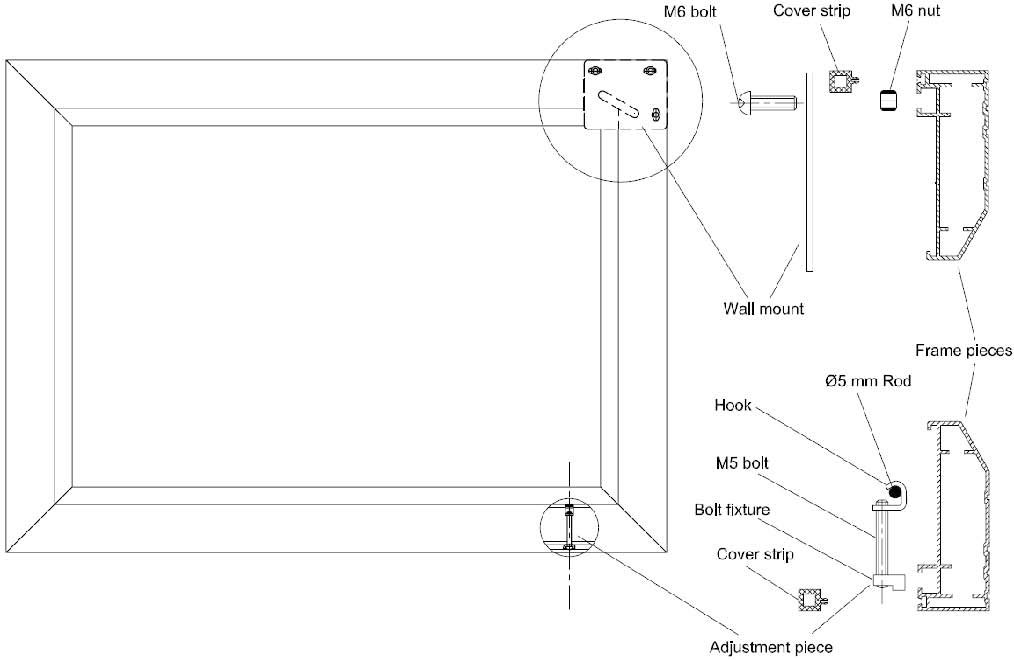

安装: Supernova™ Core 屏幕组装引导(示意图)
注:Wll mount —— 墙面安装组件 Bolt fixture —— 螺栓固定装置
Adjustment piece —— 微调零件 Cover strape —— 保护带
M6 bolt —— 6边螺栓 5mm Rod ——直径5MM的金属杆
M6 nut —— 6边螺帽 Frame pieces —— 屏幕零件
Hook —— 挂钩 M5 bolt —— 5边螺栓
|
