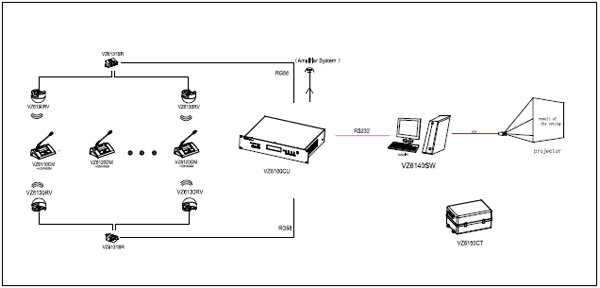

一、中央控制器VZ6100CU
1.1功能说明
中央控制主机最多可连接128台会议发言装置，且相互无干扰。具有音频输入接口，可输入外部音频信号（如手持话筒、背景音乐），且具有两组原音通道输出。
1.2特色
◆具有多种管理模式，全面的讨论控制功能
◆高保真的咪心，独特的防震和防噪结构，保证完美的音质
◆具有PC控制及会议管理软件功能
◆会议模式：限制发言、轮替模式
◆内置视像设备，可实现发言者的影像定位跟踪之功能
◆面板具有LCD液晶显示屏，有四个功能键供系统设定及调节之用
◆两种音频信号输出端子，可外接录音或音响设备
◆不断更新的固件升级，为提供面向未来的扩展性
◆安全保密性高，防窃听，防手机电磁干扰
◆采用红外线实现声音信号的传输，具有声音保真度高，信噪比高，无声音延时等特点
◆使用新型防啸叫单指向高灵敏度拾音头，使声音更加完美
◆声音信号通道和控制信号通道皆采用无线方式，无需繁琐的铺设电缆，
◆在会议室内打开电源即可使用，且在信号覆盖范围内可任意移动
◆具有轮替1-2-3、限制1-2-3、主席专用7种发言模式，
◆可满足多至128个列席单元以下的各种会场的要求
◆采用超大容量的锂电池供电，可提供大于8小时的连续发言时间和大于25小时的待机时间；
◆采用智能充电箱充电
◆具有LCD显示，分级菜单设计，使操作简明方便，如：电量显示及报警功能、在线人数等
◆主控机采用全金属结构设计，可机架安装
1.3技术指标
|
温度
|
工作：+5至+45度
存储和运输：-20至+70度
|
|
湿度：
|
工作：20%-95%相对湿度
存储：最高99%相对温度
|
|
安全标准
|
符合EN60065
标准符合CAN/CSA-E60065标准
符合USA/UL 6500标准
|
|
电磁辐射
|
EN55103-1，FCC规则（15部分）A类
|
|
电磁抗扰性
|
EN50103-2
|
|
ESD
|
符合IEC 801-2和801-4标准
|
|
电源电流谐波
|
符合EN61000-3-2和EN61000-3-3标准
|
|
抗撞、搞震、碰撞
|
符合IEC 68标准，5G加速度
|
|
运输
|
UN-D 1400
|
|
气压
|
600至1100mBar
|
|
通信方式
|
红外无线方式
|
|
语音信道数
|
4路
|
|
频率范围
|
6MHz-8MHz
|
|
调制方式
|
FM
|
|
接收灵敏度
|
-85dBM
|
|
输出电平
|
0dB
|
|
频率响应
|
100Hz-10KHz
|
|
信噪比
|
＞70dB
|
|
失真度
|
＜0.5%
|
|
红外传输距离
|
＞10米
|
|
通信方式
|
无线方式
|
|
信道数
|
14个
|
|
频率范围
|
901MHz-927MHz
|
|
调制方式
|
FSK
|
|
接收灵敏度
|
-80dBM
|
|
发射功率
|
10dBM（可调）
|
|
速率
|
100KBPS
|
|
信号覆盖范围
|
100米（半径）
|
|
电源
|
AC110V-220V/50/60Hz
|
|
功率
|
10W
|
|
尺寸
|
484×377×85mm
|
|
重量
|
6.81kg
|
|
定购信息：
KLOTZ VZ6100CU中央控制主机 定货号：11 610 6100
|
二、桌面麦克风单元
2.1功能说明
VZ6110CM/VZ6120DM是两款无线红外台面式的讨论型会议发言装置，操作简单，只需轻按发言请求键就可以发言，内置扬声器及耳机插口，音质清晰。
主席发言装置拥有代表发言装置全部功能，并且全权控制会议秩序的功能及优先发言功能。
可选择VZ5000系列标准型或加长型鹅颈麦克风。
2.1特色
◆采用全新数控化设计
◆话筒杆具有加长型可供选择
◆可绕式电容麦克风杆
◆LCD显示屏颜色有黑底红字和黑底白字可选
◆超大LCD显示屏，可显示信号强度、电池电量、ID号等信息
◆代表单元具有发言按键（开/关）与发言状态指示灯，可控制发言状态
◆代表单元具有五键操作按键，可设置LCD屏的对比度和背光时间
◆话筒网头具有灯环，可显示话筒发言状态
◆会议单元在通讯异常持续60秒后会自动关机
◆会议单元信号的强弱提示
主席单元具有代表单元的所有特性外，还具有以下特性：
◆系统中主席单元不受限制功能的限制，也不参与轮替模式发言
◆系统中主席单元在系统中的数量只能配置一支及其ID为001号
◆具有强制切断列席单元话筒发言的优先专用功能
◆具有主席专用模式
2.3技术指标
|
发言装置
|
VZ6110CM/VZ6120DM
|
|
通信方式
|
红外无线方式
|
|
信道数
|
4路
|
|
频率范围
|
6MHz-8MHz
|
|
调制方式
|
FM
|
|
红外辐射功率
|
+10dBM
|
|
话筒灵敏度
|
-44dB±2dB
|
|
频率响应
|
100Hz-10KHz
|
|
信噪比
|
＞70dB
|
|
失真度
|
＜0.5%
|
|
参考讲话距离
|
10-30cm
|
|
通信方式
|
无线方式
|
|
信道数
|
14个
|
|
频率范围
|
901MHz-927MHz
|
|
调制方式
|
FSK
|
|
接收灵敏度
|
-85dBM
|
|
发射功率
|
10dBM（可调）
|
|
通信速率
|
100KBPS
|
|
内置电源
|
锂聚合物电池12V/4000MAH
|
|
功率
|
8W
|
|
工作温度
|
0℃-40℃
|
|
咪杆长
|
400mm
|
|
尺寸
|
220×155×69mm
|
|
重量
|
0.815kg (含电池)
|
|
定购信息：
KLOTZ VZ6110CM主席讨论装置 定货号：11 610 6110
KLOTZ VZ6120DM代表讨论装置 定货号：11 610 6120
|

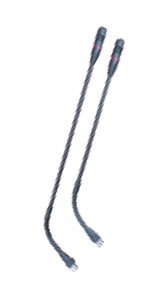

三、鹅颈麦克风
3.1功能说明
KLOTZ VZ5140GM (40cm)
KLOTZ VZ5150GM (50cm)
麦克风造型美观时尚，采用人机工程学设计，配备灵活可调的话筒柄，能够方便的插入会议发言装置、译员装置、嵌入式安装面板。麦克风具有单指向性响应特性，即使在嘈杂条件下也能获得最佳性能，对手机干扰的敏感度低。
3.2特色
麦克风柄灵活可调的单指向性驻极体麦克风
内置防风罩
内置海绵结构，防止噪声和啸叫
红色光环表示麦克风已打开
3.3技术指标
|
系统单元：VZ5140GM/ VZ5150GM
|
|
项目
|
参数及标准
|
|
类型：
|
心形指向性驻极体电容
|
|
灵敏度：
|
6mV/Pa=64dBV
|
|
频率响应：
|
80-18000Hz
|
|
方向性
|
0/180：>20dB(1kHz)
|
|
等效噪声：
|
25dBA(SPL)
|
|
最大声压级：
|
125dB(THD<3%)
|
|
定购信息
KLOTZ VZ5140GM鹅颈麦克风(40cm) 定货号：11 500 5140
KLOTZ VZ5150GM鹅颈麦克风(50cm) 定货号：11 500 5150
|
四、红外信号接收VZ6130RV
4.1功能说明
红外信号接收器，采用先进的红外信号传输技术，接收会议单元的语音信号，实现无线且高保密性传输，保障高保真音质的输出。
4.2特色
※采用卡扣式安装方式，简单方便
※150度球面接收，大大展宽信号覆盖范围
※大于35dBM信号增益
※采用低功耗电路
※可吸顶式和壁式安装
4.3技术指标
|
项目
|
指标
|
|
频率范围
|
6MHz-8MHz
|
|
电源电压
|
DC12V，由主控机供电
|
|
消耗电流
|
25mA
|
|
接收灵敏度
|
-85dBM
|
|
增益
|
40dBM
|
|
输出阻抗
|
50Ω
|
|
接口类型
|
BNC
|
|
尺寸
|
φ98×74mm
|
|
重量
|
0.44kg (含固定板)
|
|
定购信息：
KLOTZ VZ6130RV红外信号接收器 定货号：11 610 6130
|
五、信号分支器VZ6131BR
5.1特色
※采用二进一出的平衡阻抗分支接口
※极低的信号插入损耗
※超强导电率的表面电镀处理，具有良好的屏蔽特性
5.2技术指标
|
项目
|
指标
|
|
频率范围
|
6MHz-8MHz
|
|
插入损失
|
＜1dBM
|
|
输入/输出阻抗
|
50Ω
|
|
输入端子
|
2个
|
|
输出端子
|
1个
|
|
接口类型
|
BNC
|
|
尺寸
|
80×65×20mm
|
|
重量
|
0.09kg
|
|
定购信息：
KLOTZ VZ6131BR 红外分支器 定货号：11 610 6131
|
六、专用充电箱VZ6150CT
6.1特色
※采用AC110V~240V开关电源供电。
※可同时为10枚锂聚合物专用电池充电。
※具有智能充电管理电路，可有效保护电池。
※具有伸缩拉杆及滑轮方便移动。
6.2技术指标
|
项目
|
指标
|
|
电源
|
110V-240V~50Hz/60Hz
|
|
功率
|
200W
|
|
充电位数
|
10
|
|
单位最大充电电流
|
700mA
|
|
充电时间
|
约8-10小时
|
|
状态指示
|
红灯闪动 - 充电中；绿灯 - 充电完成
|
|
工作温度
|
0℃-40℃
|
|
尺寸
|
620×370×260mm
|
|
重量
|
10.74kg (不含电池)
|
|
定购信息：
KLOTZ VZ6150CT专用电池充电箱 定货号：11 610 6150
|
七、锂电电池VZ6151BP
7.1特色
※具有能量密度高、小型化、超薄化、轻量化，以及高安全性
※无电池漏液问题,其电池内部不含液态电解液,使用胶态的固体
※容量将比同样大小的锂离子电池高出一倍
※采用卡槽安装方式，美观方便
※锂聚合物电池的寿命一般为300～500个充电周期
7.2技术指标
|
项目
|
指标
|
|
额定电压
|
DC12V
|
|
放电电流
|
＜500mA
|
|
充电电流
|
＜700mA
|
|
发言工作时间
|
＞8小时
|
|
待机工作时间
|
＞25小时
|
|
充电电压
|
DC15V
|
|
尺寸
|
130×75×20mm
|
|
重量
|
0.25kg
|
|
定购信息：
KLOTZ VZ6151BP锂聚合物专用电池 定货号：11 610 6151
|
八、附件：控制信道天线延长器
技术指标
|
项目
|
指标
|
|
频率范围
|
901MHz-927MHz
|
|
阻抗
|
50Ω
|
|
最大线长
|
20m
|
|
接口类型
|
BNC
|
|
尺寸
|
345×80mm(含支架尺寸)
|
|
重量
|
0.1kg (含支架)
|
九、会议表决软件VZ6140SW
通过电脑进行软件的安装，从而实现会议的管理：
1. 表决结果的显示管理
2. 视频的跟踪管理
定购信息：
KLOTZ VZ6140SW会议表决软件 定货号：11 610 6140
|
